Número Browse:0 Autor:editor do site Publicar Time: 2026-09-20 Origem:alimentado
A fibra de polipropileno para concreto é um aditivo sintético de alto desempenho uniformemente disperso em toda a matriz do concreto para evitar rachaduras por contração plástica, aumentar a resistência ao impacto e à abrasão, reduzir a permeabilidade e melhorar a durabilidade estrutural tanto no estado fresco quanto no estado endurecido.
A Fibra de Polipropileno para Concreto consiste em polímeros sintéticos 100% virgens extrudados em microfibras microscópicas ou macrofibras estruturais. Quando misturados ao concreto, esses filamentos se distribuem uniformemente por toda a matriz para proporcionar integridade multidirecional, evitando oxidação e lascamento em ambientes agressivos. A implementação de filamentos sintéticos em relevo de alta resistência à tração permite que os empreiteiros substituam a malha secundária em lajes não estruturais.
Mecânica de tração da fibra : As capacidades de tração individuais dos filamentos excedem 400 MPa, interceptando micro-tensões internas antes que as rachaduras se aglutinem em fraturas estruturais.
Vantagem da gravidade específica : Uma gravidade específica de 0,91 g/cm³ produz milhões de fios de reforço por quilograma sem adicionar peso morto significativo.
Compatibilidade Química : Não absorve água do lote, deixando a relação água-cimento inalterada e preservando a mecânica de hidratação direcionada.

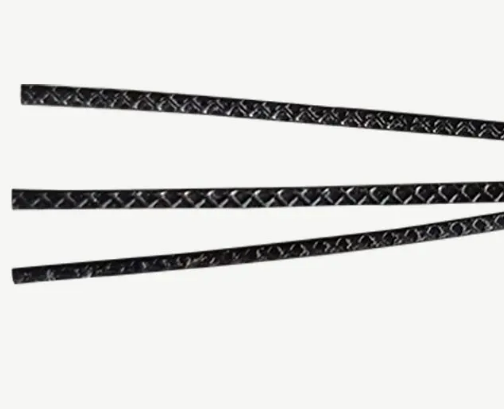

Geometria de ancoragem de superfície : Geometrias de superfície em relevo e onduladas aumentam a resistência mecânica ao arrancamento, permitindo absorção eficiente de energia durante falhas dinâmicas.
No concreto fresco, a fibra de polipropileno conecta as redes capilares para restringir o assentamento dos agregados e reter a umidade, contendo efetivamente as fissuras por retração plástica. No concreto endurecido, as macrofibras deformadas incorporadas se envolvem nas fissuras emergentes para transferir cargas de tração por meio da tensão de cisalhamento interfacial, transformando significativamente os modos de falha frágeis em absorção de energia dúctil.
Refinamento da Rede Capilar : Interrompe canais capilares contínuos na pasta de cimento, interrompendo os caminhos da água e diminuindo a absorção de água.
Reforço da Zona de Transição Interfacial : Aumenta a resistência da ligação em torno dos limites do agregado, fortalecendo a região mais fraca dentro da matriz do concreto.
Conversão de Ductilidade Flexural : Transforma modos de falha de concreto inerentemente frágeis em desempenho previsível e dúctil pós-fissura.
Absorção de choque térmico : Amortece as concentrações de tensão local geradas pelas flutuações da temperatura ambiente durante os ciclos de cura em estágio inicial.
Dica de manutenção da trabalhabilidade : A adição de fibras sintéticas aumenta o atrito da superfície interna do concreto fresco, diminuindo as leituras de abatimento sem alterar o teor de água. Use superplastificantes de éter policarboxilato (PCE) para manter a alta fluidez sem comprometer a resistência à compressão. |
A integração da fibra de polipropileno elimina até 90% das fissuras de contração plástica, ao mesmo tempo que aumenta drasticamente a resistência ao impacto e à abrasão sob carga dinâmica. Os pátios de contêineres favorecem o reforço de fibra sintética preta de alta tenacidade porque reduz a permeabilidade química e protege a coesão estrutural sob tráfego intenso de eixos sem lascar as juntas.
Resistência superior ao congelamento e descongelamento : Amortece as pressões hidráulicas internas durante os ciclos de congelamento e descongelamento, evitando incrustações superficiais e microfissuras internas em climas frios.
Resistência aprimorada à lasca de fogo : Derrete a 160°C sob alta temperatura, criando microcanais que permitem que o vapor escape e evitando a lasca explosiva do concreto.
Homogeneidade Estrutural 3D : Reforça cada centímetro cúbico do elemento de concreto, ao contrário da malha de aço que protege apenas um único plano da seção transversal.
Imunidade à corrosão : Nunca enferruja, mancha os acabamentos superficiais ou se degrada quando exposto a produtos químicos industriais agressivos, ácidos ou agentes de degelo de estradas.
As taxas de dosagem típicas variam de 0,6 a 1,2 kg/m³ para microfibras e 3,0 a 7,0 kg/m³ para macrofibras estruturais. A especificação de materiais virgens de alta pureza por meio de líderes do setor como a Xinrui-T evita a aglomeração de fibras, garantindo dispersão 3D uniforme e bombeabilidade consistente sem obstruir as linhas.
Sequência de dosagem a seco : Introduza primeiro a fibra de polipropileno nos agregados secos. Deixe 30 a 45 segundos de mistura a seco para abrir os feixes fibrilados antes de adicionar água e aglutinantes.
Ajuste de dosagem úmida : Se adicionar fibras diretamente em um tambor de caminhão de mistura pronta no local, gire o tambor em alta velocidade de mistura (12 a 18 RPM) por pelo menos 70 a 100 rotações para garantir a dispersão completa.
Gerenciamento de abatimento : Antecipe uma redução aparente de abatimento de 25 mm a 50 mm ao adicionar macrofibras acima de 4,0 kg/m³. Use aditivos redutores de água em vez de água extra para preservar a resistência do projeto.
Configuração do equipamento de bombeamento : Verifique se as tremonhas da bomba de concreto estão equipadas com espaçamentos de grelha apropriados para evitar prender feixes mais longos de macrofibras durante a descarga de alta pressão.
Protocolo de mistura em lote : Nunca adicione fibra de polipropileno como ingrediente final em uma piscina de mistura estacionária e não misturada. Sempre introduza fibras em materiais móveis ou agregados secos para utilizar o atrito mecânico para separação dos feixes e dispersão uniforme. |
A fibra de polipropileno é ideal para pisos de armazéns, produtos pré-moldados e concreto projetado em mineração subterrânea e abertura de túneis. A adição de fibras sintéticas aumenta a coesão da mistura, reduz o rebote do material durante a aplicação do concreto projetado e melhora a durabilidade do manuseio durante a remoção de fôrmas pré-moldadas.
Pavimentos externos e aventais de estacionamento : As fibras sintéticas resistem a ciclos severos de congelamento e descongelamento, atenuam rachaduras por estresse térmico e eliminam manchas de ferrugem na superfície causadas por vergalhões corroídos.
Estruturas e canais de retenção de água : Reduz a permeabilidade da matriz, evitando vazamento de fluidos em instalações de tratamento de água, revestimentos de canais e sistemas de detenção de águas pluviais.
Abóbadas e tubos de concreto pré-moldado : Melhora a resistência estrutural durante o transporte e a instalação, ao mesmo tempo que protege elementos pré-moldados de paredes finas contra rachaduras por impacto.
Concreto estampado arquitetônico : retém detalhes de arestas vivas em impressões decorativas de concreto, ao mesmo tempo que resiste a rachaduras de secagem do plástico sob luz solar direta e forte exposição ao vento.
As macrofibras estruturais servem como um substituto completo para a malha de aço secundária de temperatura e retração em aplicações de laje no solo, fornecendo reforço 3D uniforme sem o risco de flacidez da malha. No entanto, os membros primários de suporte de carga, como vigas ou colunas elevadas, ainda requerem vergalhões primários contínuos para cargas de tração estruturais.
Colocação 3D garantida : Fornece reforço tridimensional consistente, eliminando a dependência de mão de obra no local de trabalho para levantar a malha de aço flácida durante o vazamento.
Eliminação do esmagamento da malha : Elimina erros de colocação comuns com malha de aço, que muitas vezes fica esmagada na sub-base sob as mangueiras da bomba e as botas dos trabalhadores.
Cronogramas de projeto mais rápidos : Elimina dias de colocação, corte e amarração de malhas, permitindo que caminhões de mistura pronta sejam descarregados diretamente em subleitos preparados.
Espaçamento entre juntas aprimorado : Placas de fibra de macro polipropileno de alta dosagem permitem que os engenheiros estendam o espaçamento entre juntas de controle de grades padrão de 3 metros para 6 metros ou mais, reduzindo os custos de manutenção das juntas.
Cálculo de conversão estrutural: Ao substituir malha de aço por fibras macrossintéticas, consulte um engenheiro para executar cálculos de resistência à flexão (por exemplo, ASTM C1609 ou teoria da linha de escoamento) para determinar a dosagem exata de macrofibra necessária para corresponder à capacidade de momento equivalente da especificação do aço. |
A fibra de polipropileno para concreto transforma a construção moderna, protegendo contra rachaduras por retração plástica precoce, desgaste por impacto superficial e degradação química. A seleção de polímeros virgens puros e dosagens adequadas de fibra garante menor manutenção, maior vida útil e desempenho estrutural otimizado para projetos de infraestrutura global.
